Последовательность использования сверл

Точно, легко, быстро

Усовершенствованный хирургический протокол позволяет
легко получать высокую стабильность в разном типе кости используя минимум свёрел.

усовершенствованный хирургический набор Zimmer

комплект острых и прочных свёрел с внутренней ирригацией

Титановые и трабекулярные имплантаты Zimmer имеют 4 общих размера.

У титановых и трабекулярных имплантатов протоколы полностью совпадают.

Каждый размер имеет свою цветовую индикацию.

Только 2 сверла

при установке имплантата
диаметром 3,7 мм

1

2,3 мм

для всех типов кости

2

2.8 мм

для мягкой
костной ткани

2

3.4 / 2.8

для твердой
костной ткани

3.7 мм

метчик опционально для твердой костной ткани

Свёрла предназначенные для препарирования кости под имплантат диаметром 3.7 мм отмечены зеленым цветом

Пилотное сверло

2,3 - 22
для всех типов кости

2,3 мм - 16 мм
для всех типов кости

2,8 мм - 22 мм
для мягкой кости

2,8 мм - 16 мм
для мягкой кости

3.4 / 2,8 мм - 22 мм
ступенчатое сверло для твердой кости

3.4 / 2,8 мм - 16 мм
ступенчатое сверло для твердой кости

метчик 3.7мм для твердой кости

Протокол для мягкой и твердой кости
отличается финальным сверлом

Финальное прямое сверло для мягкой костной ткани

Используйте прямое сверло 2.8 мм в качестве завершающего при установке имплантата 3.7 в мягкую костную ткань.

Благодаря конической форме имплантат уплотняет мягкую кость в лунке меньшего диаметра с горизонтальными стенками.

Финальное ступенчатое сверло для твердой костной ткани

Используйте ступенчатое сверло 3.4 / 2.8 для финального этапа остеотомии твердой кости при установке имплантата диаметром 3.7 мм.

Сверло расширяется на расcтоянии 5,0 мм от верхушки. Это оставляет функцию компрессии кости корневидным имплантатом, но облегчает его ввод.

Сверла многократного использования сконструированы с внутренней и внешней ирригацией.

Только 3 сверла

при установке имплантата

диаметром 4.1 мм

1

2.3 мм

для всех типов кости

2

2.8 мм

для всех типов кости

3

3.4 мм

для мягкой
костной ткани

3

3.8 / 3.4 мм

для твердой костной ткани

4.1 мм

метчик опционально для твердой костной ткани

Свёрла предназначенные для препарирования кости под имплантат диаметром 4.1 мм отмечены белым цветом

Пилотное сверло

2,3 - 22
для всех типов кости

2,3 мм - 16 мм
для всех типов кости

2,8 мм - 22 мм
для мягкой кости

2,8 мм - 16 мм
для мягкой кости

3.4 мм - 22 мм
прямое сверло для мягкой кости

3.4 мм - 16 мм
прямое сверло для мягкой кости

3.8 / 3.4 мм - 22 мм
ступенчатое сверло для твердой кости

3.8 / 3,4 мм - 16 мм
ступенчатое сверло для твердой кости

метчик 4.1 мм для твердой кости

Протокол для мягкой и твердой кости
отличается финальным сверлом

Финальное прямое сверло для мягкой костной ткани

Используйте прямое сверло 3.4 мм в качестве завершающего при установке имплантата 4.1 мм в мягкую костную ткань.

Благодаря конической форме имплантат уплотняет мягкую кость в лунке меньшего диаметра с горизонтальными стенками.

Финальное ступенчатое сверло для твердой костной ткани

Используйте ступенчатое сверло 3.8 / 3.4 мм для финального этапа остеотомии твердой кости под имплантат 4.1 мм.

Сверло расширяется на расcтоянии 5,0 мм от верхушки. Это оставляет функцию компрессии кости корневидным имплантатом, но облегчает его ввод.

Каждый диаметр в наборе представлен двумя сверлами 22 и 16 мм.
Короткое сверло позволяет легче устанавливать имплантаты в дистальном отделе.

Только 3 сверла

при установке имплантата

диаметром 4.7 мм

1

2.3 мм

для всех типов кости

2

3.4 / 2.8 мм

для всех типов кости

3

3.8 мм

для мягкой
костной ткани

3

4.4 / 3.8 мм

для твердой костной ткани

4.7 мм

метчик опционально для твердой костной ткани

Свёрла предназначенные для препарирования кости под имплантат диаметром 4.7 мм отмечены фиолетовым цветом

Пилотное сверло

2,3 - 22
для всех типов кости

2,3 мм - 16 мм
для всех типов кости

3.4 / 2.8 мм
для всех видов кости

3.4 / 2.8 мм - 16 мм
для всех видов кости

3.8 мм - 22 мм
прямое сверло для мягкой кости

3.8 мм - 16 мм
прямое сверло для мягкой кости

4.4 / 3.8 мм - 22 мм
ступенчатое сверло для твердой кости

3.8 / 3,4 мм - 16 мм
ступенчатое сверло для твердой кости

метчик 4.7 мм для твердой кости

Протокол для мягкой и твердой кости
отличается финальным сверлом

Финальное прямое сверло для мягкой костной ткани

Используйте прямое сверло 3.8 мм в качестве завершающего при установке имплантата 4.7 мм в мягкую костную ткань.

Благодаря конической форме имплантат уплотняет мягкую кость в лунке меньшего диаметра с горизонтальными стенками.

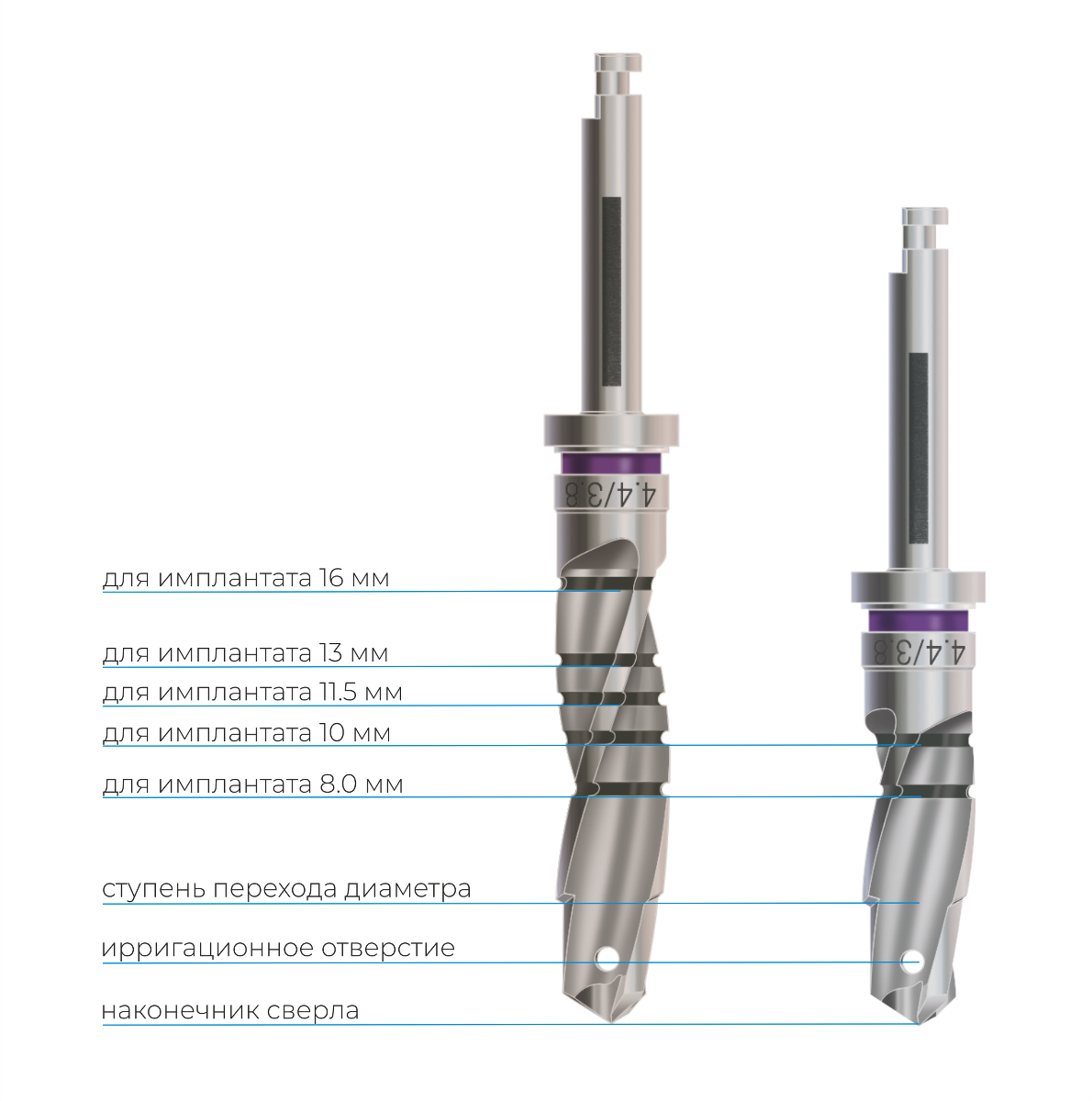

Финальное ступенчатое сверло для твердой костной ткани

Используйте ступенчатое сверло 4.4 / 3.8 мм для финального этапа остеотомии твердой кости под имплантат 4.7 мм.

Сверло расширяется на расстоянии 5,0 мм от верхушки.
Ступенчатая форма лунки облегчает ввод имплантата в плотную кость и создает высокую первичную стабильность благодаря оптимальной компрессии.

Каждый диаметр в наборе представлен двумя сверлами 22 и 16 мм.
Короткое сверло позволяет легче устанавливать имплантаты в ограниченном пространстве.

Только 4 сверла

при установке имплантата

диаметром 6.0 мм

1

2.3 мм

для всех типов кости

2

3.4 / 2.8 мм

для всех типов кости

3

4.4 / 3.8 мм

для всех типов кости

4

5.1 мм

для мягкой
костной ткани

4

5.7 / 5.1 мм

для твердой
костной ткани

6.0 мм

метчик опционально для твердой костной ткани

Свёрла предназначенные для препарирования кости под имплантат диаметром 6.0 мм отмечены жёлтым цветом

Пилотное сверло

2,3 - 22
для всех типов кости

2,3 мм - 16 мм
для всех типов кости

3.4 / 2.8 мм
для всех видов кости

3.4 / 2.8 мм - 16 мм
для всех видов кости

4.4 / 3.8 мм - 22 мм
ступенчатое сверло для твердой кости

4.4 / 3.8 мм - 16 мм
ступенчатое сверло для твердой кости

5.1 мм - 22 мм
финальное прямое сверло для мягкой кости

5.1 мм - 16 мм
финальное прямое сверло для мягкой кости

5.1 мм - 22 мм
финальное ступенчатое сверло для мягкой кости

5.7 / 5.1 мм - 16 мм
финальное ступенчатое сверло для твердой кости

метчик 6.0 мм для формирования резьбы в кортикальное кости

Протокол для мягкой и твердой кости
отличается финальным сверлом

Финальное прямое сверло для мягкой костной ткани

Используйте прямое сверло 5.1 мм в качестве завершающего при установке имплантата 6.0 мм в мягкую костную ткань.

Благодаря конической форме имплантат уплотняет мягкую кость в лунке меньшего диаметра с горизонтальными стенками.

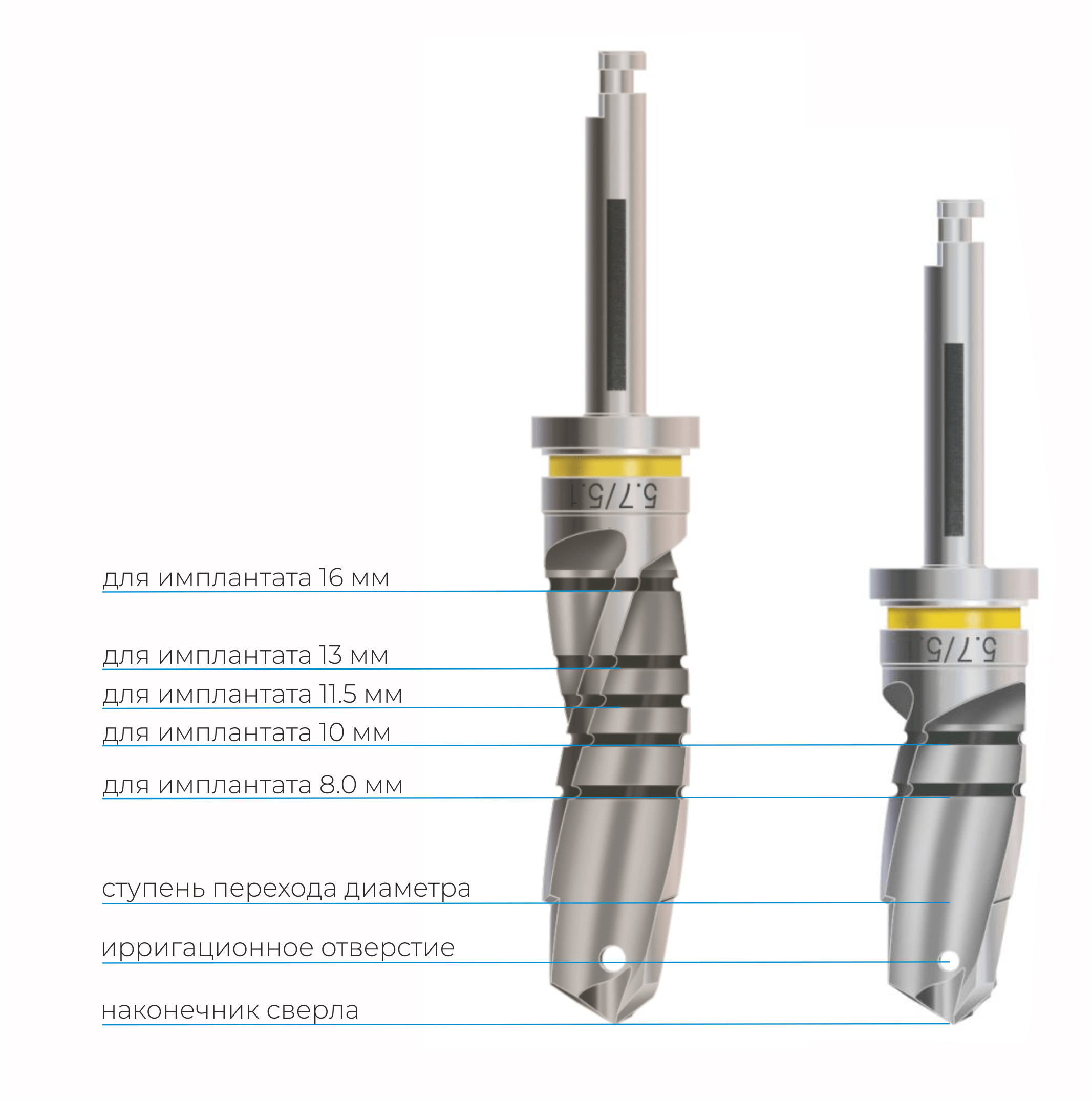

Финальное ступенчатое сверло для твердой костной ткани

Используйте ступенчатое сверло 5.7 / 5.1 мм для финального этапа остеотомии твердой кости под имплантат 6.0 мм.

Сверло расширяется на расстоянии 5,0 мм от верхушки.
Ступенчатая форма лунки облегчает ввод имплантата в плотную кость и создает высокую первичную стабильность благодаря оптимальной компрессии.
